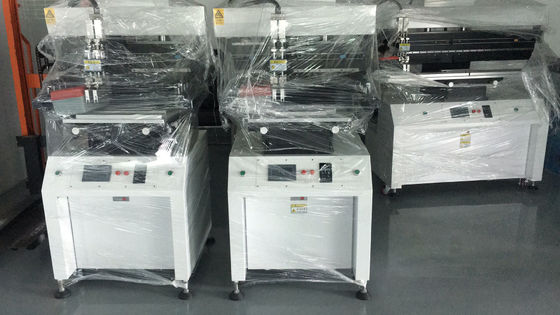

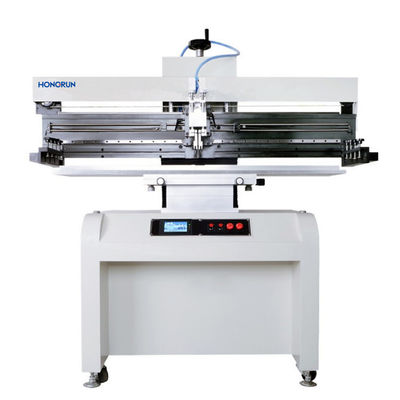

Semi-Auto SMT Stensil Printer per PCB Printed Circuit Board Silk Screen Printing

Macchine per la stampa di circuiti stampati semiauto

Introduzione del prodotto:
1.Utilizzando una rotaia guida di precisione e il motore di importazione per guidare la conversione del sedile della lama, la stampa e l'alta precisione.

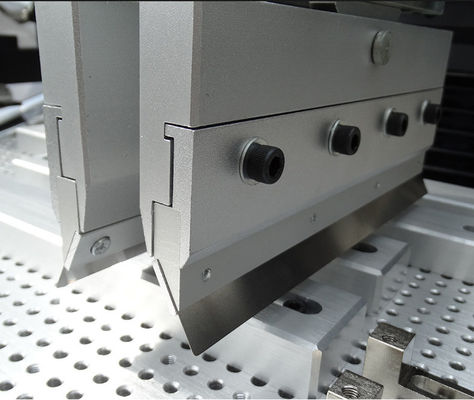

2.Il raschiatore di stampa può ruotare di 45 gradi fissato, facile stampa stencil e pulizia e sostituzione di squeegee.
3Il blocco di raschiatura può essere regolato prima e dopo la lama, per scegliere la giusta posizione di stampa.
4.In combinazione con una piastra di stampa a scanalatura fissa e un PIN, facile installazione e regolazione, per la stampa a doppio lato.
5.School Edition modo per spostare una rete di acciaio, combinato con stampato (PCB), X, Y, Z. Comodo regolazione fine.
6.Può essere impostato su unidirezionale e bidirezionale, vari metodi di stampa.
7.Con funzione di conteggio automatico per facilitare la produzione di statistiche di produzione.
8.Angolo regolabile della lama, lama di acciaio, raschiatore di gomma sono adatti.

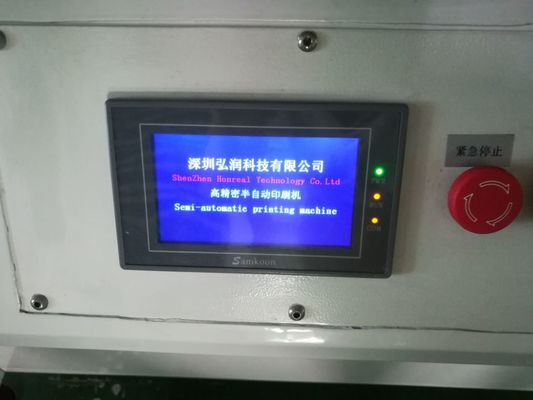

9.Schermo sensoriale con funzione screen saver, il tempo può essere regolato per proteggere la vita del touch screen.
10Display di velocità di stampa, regolabile.


Caratteristiche e funzioni delle apparecchiature

1.1 L'adozione di motori di precisione tedeschi e guide lineari rende la stampa del supporto della raschiatrice più stabile;

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;

1.3 Tensione totale di alimentazione di ingresso: 220V monofase 50/60Hz, consumo di energia 100W, visualizzazione online dello stato di funzionamento;

1.4 La base di stampa può essere sollevata di 450 e fissata, rendendola conveniente per il carico e lo scarico della raschiatrice e la pulizia delle maglie di acciaio;

La base di stampa 1.5 può essere spostata in avanti e fissata, rendendo facile abbinare la posizione del modello di maglia in acciaio per ottenere risultati di stampa migliori;

Il braccio di supporto del telaio da 1,6 maglie può essere regolato separatamente a sinistra e a destra, adatto per la gamma di stampa da 300-1550 mm;

La piattaforma di stampa modulare 1.7 è dotata di un slot fisso e di un PIN di posizionamento, che è rapido da sostituire e facile da individuare, adatto per operazioni su substrato su un solo lato e su due lati;

1.8 Il metodo di lettura correttiva adotta un movimento del braccio di supporto del telaio a maglia per coordinare la correzione e la regolazione di X, Y e Z dei materiali stampati (platens),rendere la correzione conveniente e semplice;

1.9 adottando il controllo Mitsubishi PLC, il controllo tattile dell'interfaccia uomo-macchina, con opzioni per la stampa singola/multipla, nonché metodi manuali o automatici;

1.10 Il sedile del raschiatore può essere regolato avanti e indietro e il raschiatore di stampa può essere regolato in base alle esigenze di stampa del prodotto;

1.11 Utilizzando un cilindro Xingchen e un interruttore di prossimità magnetica, la scrivania si muove avanti e indietro e la superficie di stampa può raggiungere una precisione di +0,001 mm in posizione;

1.12 Utilizzare una pressione d'aria di 4-6 kg/cm2, una superficie di 300x400 mm e 450x450 mm (adatta per dimensioni maggiori), una precisione di stampa di +0,02 mm e una ripetibilità della macchina di +0,02 mm;

1.13 dotate di funzione di conteggio automatico e impostazione della frequenza, per facilitare le statistiche di produzione;
