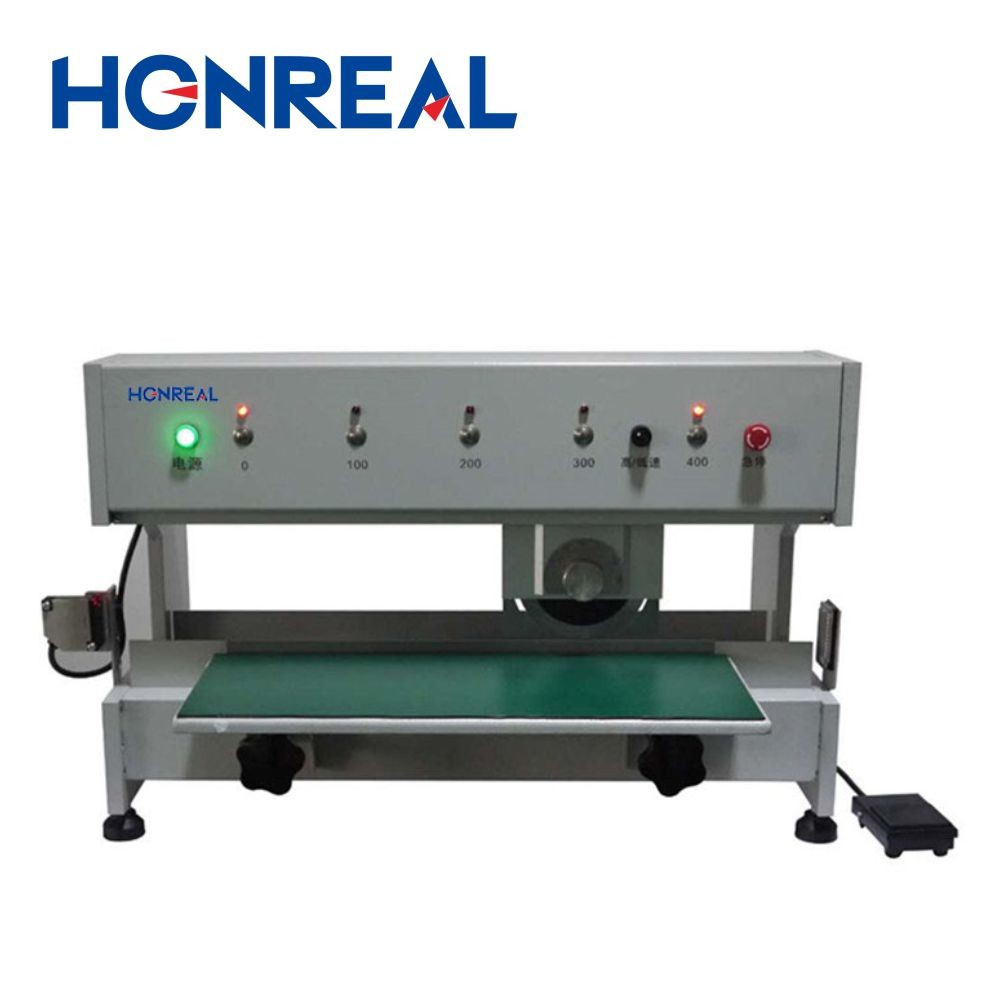

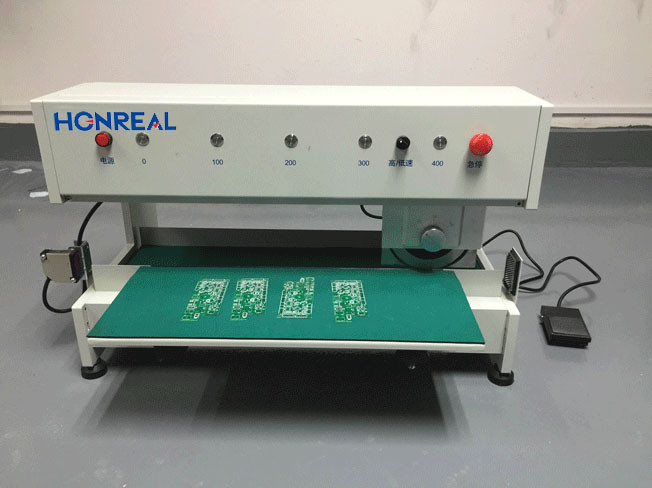

Macchina per il taglio di pannelli di PCB di piccole dimensioni V Cut Pcb Depaneling Machine per schede LED SMD in alluminio
Caratteristiche del prodotto:
1, la macchina di tipo alimentare è un usato su lama retta sotto il coltello circolare e la macchina elettrica, PCB, punti di cartone di alluminio come "PCB cartone da V scanalatura fissato prossimo coltello,punti di implementazione dell'operazione del coltello sulla scheda di controllo dell'interruttore a piedi.
Il dispositivo adotta un motore a passo per separare le schede PCB grandi o piccole con scanalature pre-tagliate.
La lunghezza di divisione standard è massima 400 mm, che può essere completata su misura.
La corsa mobile (la lunghezza della piastra divisoria) può essere impostata in anticipo, impostando un intervallo di 0, 100,200400 mm.
2La velocità del coltello è di 300 mm/s e 500 mm/s.
Il vuoto del coltello e del coltello può essere regolato facilmente a mano.
3, la sicurezza di funzionamento, la protezione della lama del coltello circolare, non ferirlo, può anche essere dotato di dispositivo di protezione della sicurezza di induzione, quando persone o corpi estranei nella gamma di lavoro,smettere di nutrirsi.
4"È realizzato in materiale SKD-II importato dal Giappone, che è duro e resistente e ha una lunga durata di vita.
Potete separare PCB spessore: 0,5 mm -3,2 mm.
5,L' spessore residuo del PCB nella fessura in V: spessore standard della piastra 1/3PC, MIN0,2 mm, MAX0,8 mm.
6"V profondità di scanalatura C minimo 0,25 mm, dimensioni esterne aumentate dopo la separazione: 0,1 mm - 0,2 mm
7Scopo di utilizzo:adatto a tutti i tipi di circuiti stampati, PCB, SMT con piastra base in alluminio a scanalatura in V, la segmentazione del circuito stampato a LED, l'articolo luci a LED, senza sbarre, effetto migliore, più veloce,non danneggiare i componenti della scheda di circuito.La lama di acciaio ad alta velocità importata, lunga vita, è utilizzata principalmente nell'industria LED, SMT, telefono cellulare/mp3, giocattoli elettrici, tutti i tipi di industria elettronica, l'uso dell'industria PCB.
Specifiche funzionali |
|
Funzione |
HR-3000 |
Dimensione della macchina (L×W×H) mm |
880*370*420 mm |
Scavo |
materiale SKD-II importato dal Giappone, |
Sistema di propulsione |
Motore passo a passo di marca Taiwan (o personalizzato) |
Sistema di controllo |
Ricerca e sviluppo indipendenti (o personalizzati) |
Velocità del mandrino |
200 mm/s |
Intervallo regolabile della profondità del portellone posteriore |
0-150 mm |
La larghezza di taglio del PCB più ampia |
150 mm |
La lunghezza di taglio della scheda PC più grande |
400 mm |
Spessore del PCB |
00,5-3,2 mm |
Spessore del solco in V |
0.25-2.0 mm |
lame circolare |
di curvatura fine ±0-2 mm |
lamina lineare inferiore |
regolazione 0-50 mm |
Fornitore di alimentazione |
AC220V 50-60HZ |
Peso |
60 kg |
Applicazione
Chi siamo?
Shenzhen Honreal Technology Co., Ltd. si concentra sul campo dell'assemblaggio elettronico globale per 15 anni.forno a reflusso, macchina di saldatura a onde, attrezzature per la movimentazione dei PCB.scegliere e piazzareè: FUJI,JUKI,Avendo un team tecnico esperto e eccellente capacità di innovazione tecnica, Creare una migliore catena di fornitura di prodotti e team di servizio,e soddisfare le diverse esigenze dei clienti è il nostro obiettivo a lungo termineRisponderemo alle esigenze dei clienti comprendendoli, mettendoli al primo posto e fornendo servizi preziosi.
Domande frequenti
1)Questa è la prima volta che uso questo tipo di macchina, è facile da usare?
C'è un manuale in inglese o un video guida che ti mostra come usare la macchina.
Se avete ancora domande, contattateci via e-mail / skype / telefono / servizio online del trade manager.
2)Come va l'addestramento?
A: Dopo aver acquistato le nostre macchine, i vostri ingegneri possono andare alla nostra azienda o è così facile da gestire
la macchina secondo il video di addestramento e il manuale dell'utente, il manuale dell'utente verrà fornito con la macchina.
3)Vorrei chiederle se è possibile avere il mio logo sul prodotto.
Speriamo sappiate che la nostra azienda supporta perfettamente il servizio di logo personalizzato, lo facciamo.
4) Come posso comprare questa macchina da voi? (Molto facile e flessibile!)
A. Consultaci su questo prodotto online o via e-mail.
B. Negoziare e confermare il prezzo finale, spedizione, metodi di pagamento e altri termini.
C. Invio della fattura proforma e conferma dell'ordine.
D. effettuare il pagamento secondo il metodo indicato sulla fattura proforma.
E. Prepariamo l'ordine in forma di fattura proforma dopo aver confermato il pagamento completo.
E controllo di qualità al 100% prima della spedizione.
F. Invia il tuo ordine via aerea o via mare.
