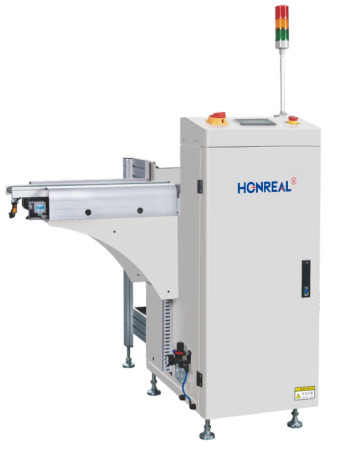

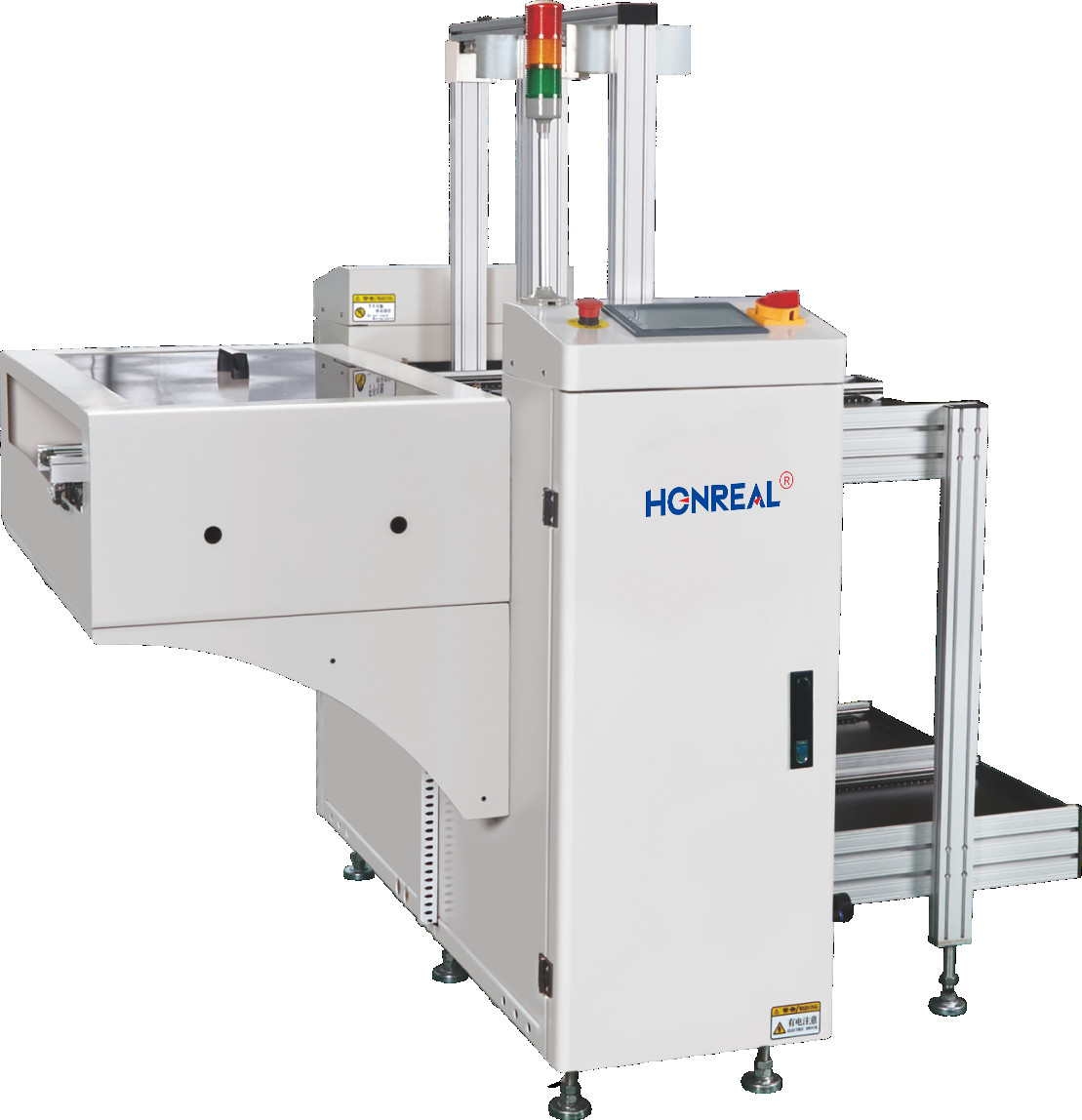

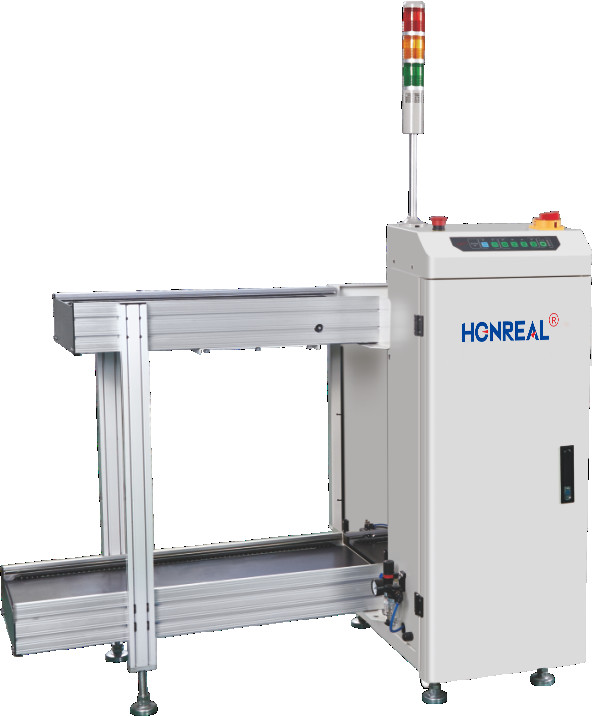

Discaricatore a doppio binario con SMEMA per la linea di assemblaggio SMT
Descrizione
Questa apparecchiatura è utilizzata per il funzionamento di ricezione della scheda PCB della linea di produzione SMT,ed è adatto per ricevere la scheda NG e la scheda OK dopo l'AOI dietro la macchina di saldatura a reflow.
Caratteristiche
1.Panasonic PLC + controllo touch screen, facile da usare.
2- Progettazione con struttura ferma.
3.Le pinze d'aria superiori e inferiori assicurano la posizione precisa della scatola di materiale.
4La progettazione speciale del percorso del gas garantisce che il pannello PCB non venga spinto.
5- Con il segnale SMEMA.
Parametri tecnici
|
|
Funzione | Questa apparecchiatura viene utilizzata dietro AOI, ricevendo segnali AOI, NG e OK PCB automaticamente memorizzati separatamente. |
Spessore del PCB
|
Min0,6 mm |
Numero di rivista
|
Trasporto verso l'alto:1pcs, trasporto verso il basso:1ps, ((o personalizzato) |
Selezionare il passo
|
1-4 ((10 mm di passo) |
Tempo di caricamento del PCB
|
Circa 6 secondi. |
Orario di cambio del caricatore
|
Circa 30 secondi. |
Direzione del trasporto
|
Da sinistra a destra/da destra a sinistra (facoltativo) |
Altezza di trasporto
|
900 ± 20 mm ((o su misura) |
Pressione dell'aria
|
4-6 bar, MAX30L/minuto |
Fornitore di alimentazione
|
100-230V CA (personalizzato) monofase, MAX 300V/A |
Specificità
|
||||
Numero di modello
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
Dimensione del PCB (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
Dimensione della macchina (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210 × 1730 × 1200 | 2210 × 1870 × 1200 |
Dimensione del caricatore (mm) | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
Peso | 150 kg | 180 kg | 210 kg | 250 kg |
