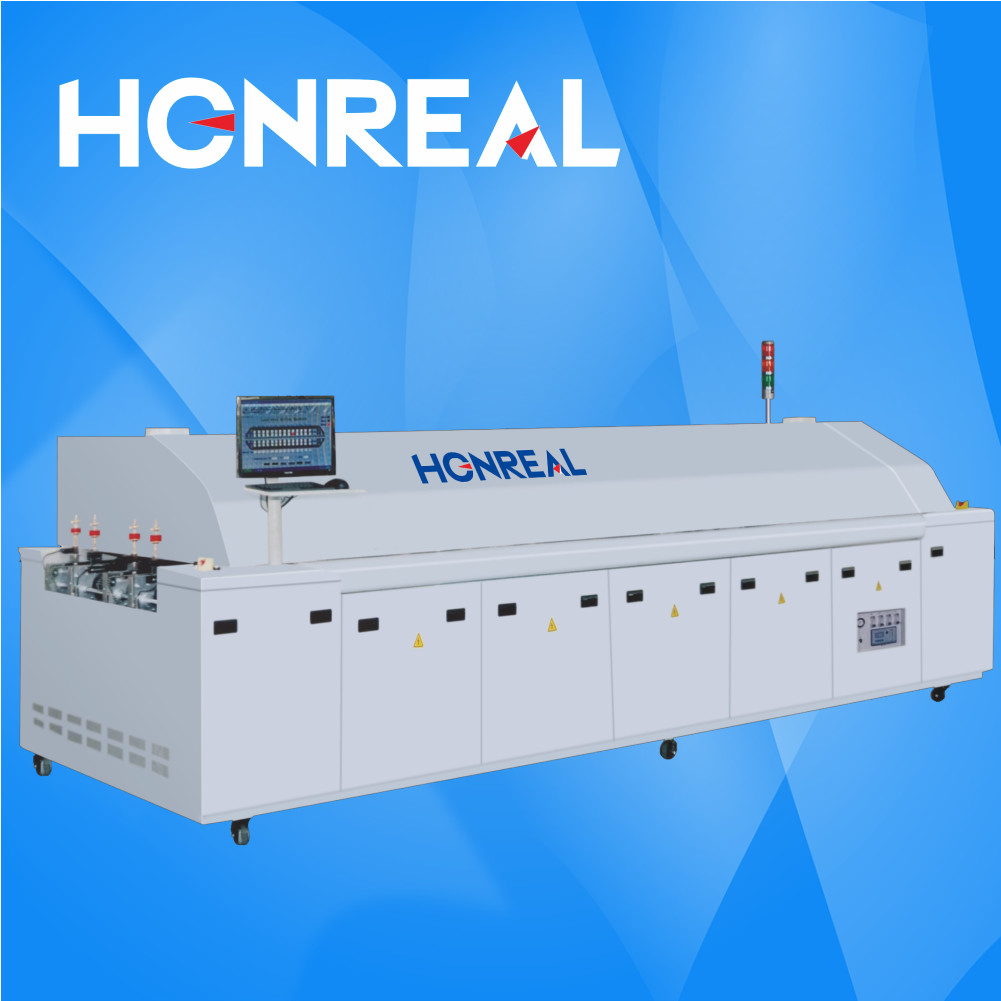

Convogliatore ad aria calda Forno di ricolloco Smt Saldatura Macchina di ricolloco Saldatura senza piombo
Caratteristiche:
HMacchine per la saldatura ad azoto di fascia alta della serie R
1La progettazione modulare della zona di temperatura rende la manutenzione conveniente e rapida.
2La progettazione della rotaia guida autoestensibile previene ulteriormente la deformazione che causa la caduta della tavola.
3Il metodo di riscaldamento segmentato consente di risparmiare energia e di ridurre il consumo di energia.
4Una zona di raffreddamento forzato costante estesa in alto e in basso
5. Dispositivo di recupero del flusso soddisfa i requisiti di protezione ambientale
6. La comunicazione SMEMA consente la modalità di funzionamento automatizzato
7Circa il 70% delle macchine utilizza accessori di marca importati per garantire durabilità e stabilità.
| Macchine |
HR-8C |
HR-10C |
| Zone di riscaldamento |
8 zone superiori |
10 zone superiori |
| zone 8 inferiori |
zone delle 10 zone inferiori |
| Galleria di riscaldamento |
3110 mm |
3890 mm |
| Dimensione |
L5520*1430*1530 |
L6300*1430*1530 |
| Peso netto |
circa 2760 kg. |
circa 3060 kg |
| Potenza generale |
64 kW |
83 kW |
| Consumo di energia |
Circa 7-30 kW |
Circa 9-38 kW |
| Tempo di risalita |
20 minuti. |
20 minuti. |
| Tipo di controllo |
Controllo PC + PLC |
| Metodo di riscaldamento |
Convezione di aria forzata completa |
| Controllo della temperatura |
Controllo PID a circuito chiuso, azionamento SSR |
| Intervallo di temperatura |
Ambiente - 300°C |
| Precisione della temperatura |
± 1 °C |
| Uniforme di temperatura |
± 1,5 °C |
| Frigorifero |
3 zone di raffreddamento (in alto e in basso) |
| Metodo del trasportatore |
Convogliatori a catena e a nastro a maglia |
| Altezza del trasportatore |
900 ± 20 mm |
| Larghezza massima del PCB |
400 mm |
| Permeabilità al PCB |
Superiore / inferiore 30 mm |
| Direzione del trasportatore |
Da sinistra a destra |
| Velocità del trasportatore |
300-2000 mm/min |
| Sollevamento a gancio |
Altri dispositivi per la produzione di energia elettrica |
| Comunicazione a monte/a valle |
SMEMA |
| Fornitore di alimentazione |
380v,3ph,50hz |
Parte della zona di temperatura:
- Piccola struttura di circolazione dell'aria calda, il volume dell'aria calda può essere regolato dal computer.
- Motore eolico importato resistente alle alte temperature con volume d'aria fino a 70CFM.
- Estendere la lunghezza della zona di temperatura a 300 mm/zona di temperatura
- Cavi di riscaldamento al nichel-cromo importati dal Giappone
- Piastra elettrolitica spessa 3 mm piastra di distribuzione dell'aria, distribuzione del calore uniforme
- Riscaldamento segmentato per ridurre il consumo energetico
- Disegno unico di ritorno dell'aria anteriore e posteriore per evitare la temperatura incrociata
- Cavi di termocoppia importati dal Giappone
- Controllo a circuito chiuso PID, precisione raggiunge ±1°C
- Differenze di temperatura trasversali fino a 2°C
- Capacità di processo CPK raggiunge 1.784
Installazione e taratura
1Ambiente e condizioni di lavoro
️ Questa apparecchiatura deve essere collocata in un laboratorio orizzontale, asciutto e ben ventilato;
️ Temperatura ambiente: 5-45°C;
️ Umidità ambientale: 20-95%;
️ Fornitura di alimentazione nominale: 380 V, 100 A (il filo di alimentazione deve essere un filo a fili di 16 mm2), sistema a 3 fasi e 5 fili;
️ Si deve installare un sistema di deflusso artificiale su entrambe le estremità dell'apparecchiatura, il flusso d'aria del tubo di deflusso è di 25 m3/min.
2.Installazione di attrezzature
️ deve posizionare l'apparecchiatura in base ai requisiti reali di produzione e alla situazione pratica;
️ Sollevare i piedini di questa attrezzatura e contemporaneamente livellare questa attrezzatura utilizzando questi piedini
️ Questa apparecchiatura deve essere installata orizzontalmente.
3. Calibrazione
Tutti i parametri di questa apparecchiatura devono essere regolati in conformità alle esigenze del cliente, quali il prodotto, il tasso di produzione e la pasta di saldatura utilizzata.Queste regolazioni comprendono la velocità lineare della catena, la temperatura di ciascuna zona, ecc. Questa apparecchiatura è stata calibrata prima della spedizione.È necessario solo per verificare se la vostra alimentazione è applicabile a questa attrezzatura quando si arriva alla vostra fabbrica.
Shenzhen Honreal Technology Co., Ltd. è un'impresa nazionale ad alta tecnologia, specializzata nella ricerca e sviluppo, produzione e vendita di apparecchiature SMT. Servizi per le prime 500 aziende elettroniche del mondo.Il capitale sociale della società è di 5 milioni.Con un team tecnico esperto ed un'eccellente capacità di innovazione tecnica, la creazione di una migliore catena di fornitura dei prodotti e di un team di servizio e la soddisfazione delle diverse esigenze dei clienti è il nostro obiettivo a lungo termine.Noi soddisferemo le esigenze dei clienti comprendendo i clienti, mettendoli al primo posto e fornendo servizi preziosi.
Domande frequenti
D: Come si può garantire la qualità delle vendite?
R: Garantiamo che ogni serie di macchine sia sottoposta a rigorosi test prima di essere consegnate, per garantire le eccellenti prestazioni di tutti i prodotti.
D: Come va la formazione?
A: Dopo aver acquistato le nostre macchine, i vostri ingegneri possono andare alla nostra azienda o è così facile da gestire
la macchina secondo il video di addestramento e il manuale dell'utente, il manuale dell'utente verrà fornito con la macchina.
D: Vorrei chiederle se è possibile avere il mio logo sul prodotto.
Speriamo sappiate che la nostra azienda Aogeo supporta perfettamente il servizio di logo personalizzato, lo facciamo.
D: È difficile usare queste macchine?
R: No, non è affatto difficile. Per i nostri precedenti clienti, al massimo 2 giorni sono sufficienti per imparare a usare le macchine.
