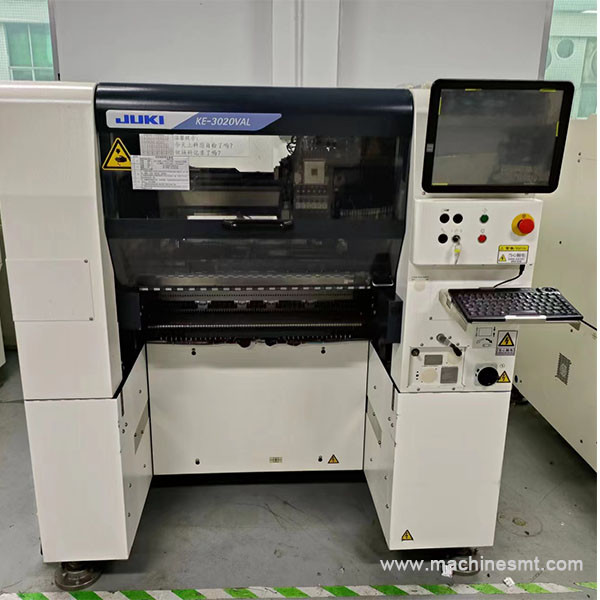

Equipaggiamento JUKI SMT Alta velocità montatore flessibile KE-3020VA
Caratteristiche
Evoluzione continua della serie KE
|
Frittella |
20,900CPH chip (centratura laser / ottimale) |
|---|---|
|
IC |
9,470CPH (centramento della visione / MNVC) |
Da 0402 ((01005) a 74 mm di componenti quadrati o 50×150 mm
KE-3020VA
una testa laser multi-ugelli (6 ugelli) più
una testa IC con sensore CDS (1 ugello)
L'uso di alimentatori elettronici a doppio nastro consente di montare un massimo di 160 tipi di componenti.
MNVC è standard
Centramento della visione ad alta velocità in volo
(quando si utilizza sia la fotocamera ad alta risoluzione che la fotocamera MNVC)
Alimentazione ad alta velocità dei componenti del vassoio (opzionale)
PWB di dimensioni più lunghe nell'asse X (opzione)
Collocamento in PoP (opzione)
| Montaggio modulare intelligente veloce | |||||
|---|---|---|---|---|---|
| Modello | RS-1R | ||||
| Specifica del trasportatore | standard | con una lunghezza massima di 150 mm, a monte e a valle |
con una lunghezza massima di 50 mm, a monte e a valle |
||
| Dimensione della tavola | minimo | 50 × 50 mm | |||
| massimo | 1 buffer | 650×370 mm (singolo fissaggio) | |||
| 950×370 mm (doppia pinza) | 1,100×370 mm (doppia pinza) | 1,200×370 mm (doppia pinza) | |||
| 3 tamponi | 360×370 mm | 500×370 mm | 600×370 mm | ||
| Altezza dei componenti | 25 mm | ||||
| Dimensione del componente | 0201*1 □74 mm /150×50 mm | ||||
| Velocità di posizionamento | Ottimale | 47,000CPH | |||
| IPC9850 | 31,000CPH | ||||
| Precisione del posizionamento | ± 35 μm ((Cpk √1) | ||||
| Riconoscimento visivo | ± 30 μm | ||||
| Input dell'alimentatore | max.112*2 | ||||
