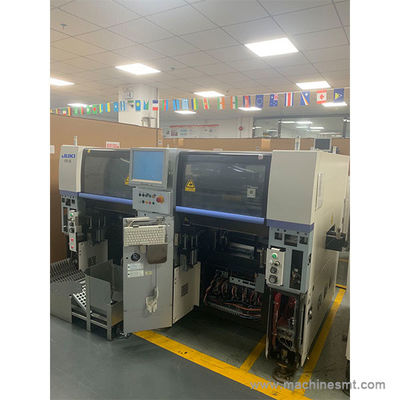

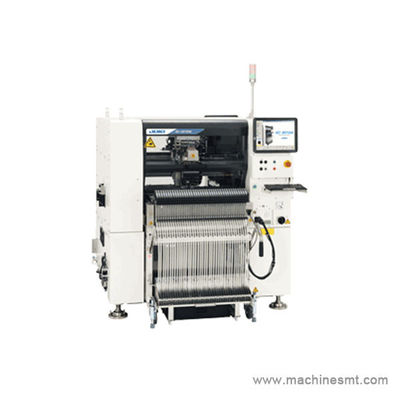

SMT pick and place machine chip shooter KE-3010A originale utilizzato per la linea di produzione SMT
Caratteristiche
Evoluzione continua della serie KE
| Frittella | 23,500CPH chip (Laser centratura / Ottimale) 18,500CPH (centramento laser / IPC9850) |
|---|---|
| IC | 9,000CPH (opzione per la centralizzazione della visione / MNVC) |
| Dimensione della tavola | Dimensione M (330 × 250 mm) | - Sì, sì. | |
|---|---|---|---|
| Dimensione L (4FFF10×360mm) | - Sì, sì. | ||
| Dimensione L-Large (510×360 mm) *1 | - Sì, sì. | ||
| Dimensione XL (610×560 mm) | - Sì, sì. | ||
| Applicabilità ai PWB lunghi (dimensioni M) *2 | 650 × 250 mm | ||
| Applicabilità ai PWB lunghi (dimensioni in L) *2 | 800 × 360 mm | ||
| Applicabilità ai PWB lunghi (L-Wide size) *2 | 1,010×360 mm | ||
| Applicabilità ai PWB lunghi (dimensioni XL) *2 | 1,210×560 mm | ||
| Altezza dei componenti | 6 mm | - Sì, sì. | |
| 12 mm | - Sì, sì. | ||
| Dimensione del componente | Riconoscimento laser | 0402 ((01005) ~ □ 33,5 mm | |
| Riconoscimento visivo | Fotocamera standard |  3 mm*3 ~ □ 33,5 mm |
|
| Fotocamera ad alta risoluzione | 1.0×0,5 mm*4 ~ □20 mm |
||
| Velocità di posizionamento | Frittella | Ottimale | 23,500CPH |
| IPC9850 | 18,500CPH | ||
| IC *5 | 9,000CPH *6 |
||
| Precisione del posizionamento | Riconoscimento laser | ±0,05 mm (±3σ) | |
| Riconoscimento visivo | ± 0,04 mm | ||
| Input dell'alimentatore | Max.160 nel caso di nastro da 8 mm (su un alimentatore a doppio nastro elettrico) *7 |
||
*1 La dimensione L-Wide è opzionale
*2 L'applicazione ai PWB lunghi è facoltativa.
*3 Quando si utilizza MNVC. (opzione)
*4 KE-3010A: quando si utilizza sia la fotocamera ad alta risoluzione che la fotocamera MNVC. (opzionale)
*5 Tasto efficace: la velocità di posizionamento del circuito integrato indica un valore stimato ottenuto quando la macchina posiziona 36 componenti QFP (100 pin o più) o BGA (256 sfere o più) su una scheda di dimensioni M.(CPH = numero di componenti posizionati per un'ora)
*6 Valore stimato quando si utilizza MNVC e si raccolgono componenti simultaneamente con tutti gli ugelli.
MNVC è opzionale nel KE-3010A.
*7 Quando si utilizza un alimentatore a doppio nastro elettrico EF08HD.
* PWB dimensione XL sarà KE-3010
