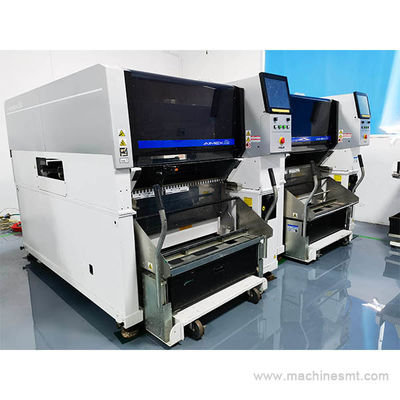

Fuji High Speed Automatic Smt Pick And Place Machine Smd Mounting Machine Surface Mount Placement Machine (Fuji High Speed Automatic Smt Pick And Place Machine) La macchina di montaggio è una macchina di montaggio a superficie.

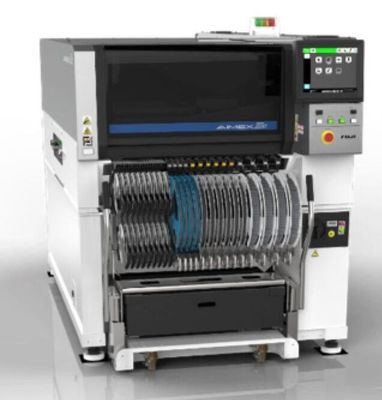

Piattaforme di collocamento flessibili AIMEX III
L'AIMEX III è progettato per la flessibilità dei componenti, la flessibilità dei PCB e la flessibilità della produzione.
Produzione di grandi pannelli o produzione simultanea di due modelli
L'AIMEX III può supportare pannelli di grandi dimensioni fino a 774 (L) x 710 (W) mm.
La produzione simultanea di due prodotti diversi è possibile utilizzando la nostra macchina a doppio trasportatore.L'AIMEX III consente inoltre vari metodi di produzione e supporta una vasta gamma di dimensioni di pannelli.
Scambio dinamico DynaHead
L'AIMEX III offre uno scambio dinamico durante la produzione con lo strumento migliore per il lavoro.utensili a quattro ugelli e a ugello singolo.
Minimizzare il numero di passaggi
Il tempo di cambio può essere ridotto effettuando il cambio di lotti MFU e con la macchina con fino a 130 slot per alimentatori che consente di caricare tutte le parti richieste.
Aumentare la produzione senza intoppi
Creazione automatica di dati e modifica in macchina utilizzando un grande pannello touchscreen per supportare l'accelerazione della nuova produzione e la risposta rapida a improvvisi cambiamenti nei programmi.
Classificazione:
| Specificativi di base | ||
|---|---|---|
| Dimensione del PCB ((LXW) |
|
|
| Capacità dell'alimentatore | Fino a 130 (8 mm di nastro) | |
| Tempo di carico del PCB | 2.9 secondi | |
| Precisione di posizionamento (riferimento basato sul marchio fiduciario) |
H24G: +/-0,025 mm (modalità standard) / +/-0,038 mm (modalità prioritaria di produttività, in fase di sviluppo) (3 sigma) cpk≥1.00 H08M: +/- 0,040 mm (3σ) cpk≥1.00 OF: +/- 0,050 mm (3σ) cpk≥1.00 H02F: +/- 0,025 mm (3σ) cpk≥1.00 H01: +/- 0,030 mm (3σ) cpk≥1.00 |
|
| Dimensioni della macchina | L: 1280 mm, W: 2656 mm, H: 1556 mm | |
| Capi di posizionamento | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | Della | |||||||
| Quantità di ugello | 24 | 8 | 2 | 1 | 1 (o 1 artiglio) |
||||||
| Trasmissione (cph) | 37,000 cph (modalità prioritaria di produttività, in fase di sviluppo) 35,000 cph (modalità standard) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Dimensione della parte (mm) |
03015 mm a 5 x 5 Altezza: Fino a 2,0 mm |
0603 (0201") a 45 x 45 Altezza: Fino a 13,0 mm |
1608 (0603") a 74 x 74 (32 x 180) Altezza: Fino a 25,4 mm |
1608 (0603") a 74 x 74 (32 x 180) Altezza: Fino a 38,1 mm |
|||||||
| Presenza della parte controllo |
○ | ○ (H08MQ) |
○ | x | |||||||
| Parti e accessori fornitura |
Nastro | ○ | ○ | ○ | ○ | ||||||
| Coltello | x | ○ | ○ | ○ | |||||||
| Scaffale | x | ○ | ○ | ||||||||
| DynaHead ((DX) | ||||
| Quantità di ugello | 12 | 4 | 1 | |
| Trasmissione (cph) | 27,000 Funzione di presenza di parti ON: 26,000 |
12,000 | 5,800 | |
| Dimensione della parte (mm) |
0402 (01005") a 12,5 mm in diagonale e Y è uguale o inferiore a 7,5 mm Altezza: Fino a 3,0 mm |
1608 (0603") a 15 x 15 Altezza: Fino a 6,5 mm |
1608 (0603") a 74 x 74 (32 x 100) Altezza: Fino a 25,4 mm |
|
| Precisione di posizionamento (riferimento basato sul marchio fiduciario) |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1.00 | +/- 0,040 mm (3σ) cpk≥1.00 | +/- 0,030 mm (3σ) cpk≥1.00 | |
| Presenza della parte controllo |
o | x | o | |
| Parti e accessori fornitura |
Nastro | o | o | o |
| Coltello | x | o | o | |
| Scaffale | x | o | o | |
