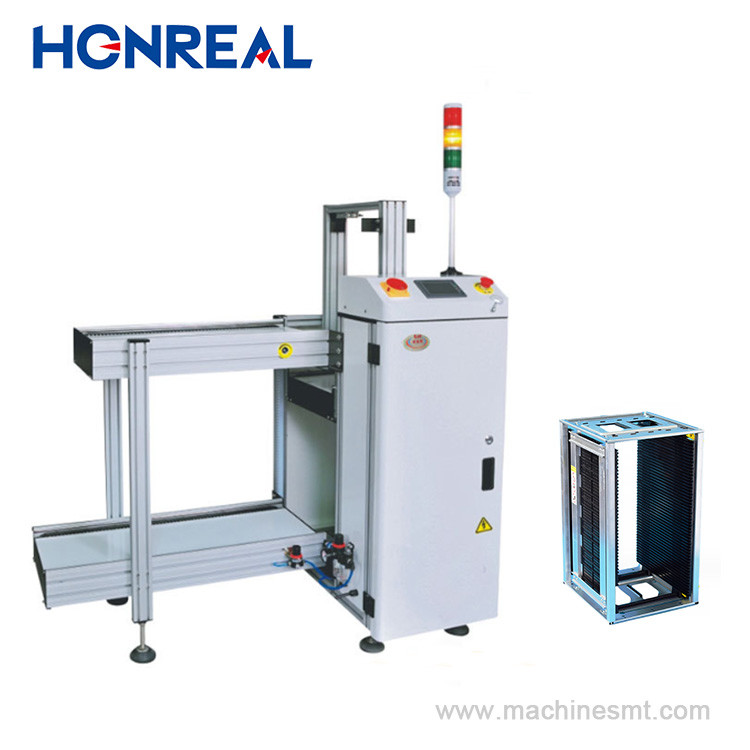

Equipaggiamento di assemblaggio elettronico caricatore automatico di PCB SMT
Introduzione del prodotto:
1.Questa unità viene utilizzata per inviare PCB dal magazzino alla linea di produzione SMT.
2Sistema di controllo PLC stabile e affidabile;
3.Interfaccia di controllo touch screen a LED facile da usare;
4.Le pinze pneumatiche dei tre punti superiori e inferiori prevedono l'allineamento del caricatore;
5.La progettazione efficace della spinta può garantire che il PCB non sia rotto;
6.3 capacità di caricamento dei caricatori.
7- Direzione da sinistra a destra o da destra a sinistra (facoltativo).
8- monitoraggio dei guasti della macchina;
9- progettazione solida e stabile;
10la porta.SMEMA è compatibile;
| Parametri tecnici | |
| Funzione | Questa unità viene utilizzata per inviare PCB dal magazine alla linea di produzione SMT |
| Spessore del PCB | Min0,6 mm |
| Numero di rivista | Trasporto verso l'alto:1pcs, trasporto verso il basso:1ps, ((o personalizzato) |
| Selezionare il passo | 1-4 ((10 mm di passo) |
| Tempo di caricamento del PCB | Circa 6 secondi. |
| Orario di cambio del caricatore | Circa 30 secondi. |
| Direzione del trasporto | Da sinistra a destra/da destra a sinistra (facoltativo) |
| Altezza di trasporto | 900 ± 20 mm ((o su misura) |
| Pressione dell'aria | 4-6 bar, MAX 10L/minuto |
| Fornitore di alimentazione | 100-230V CA (personalizzato) monofase, MAX 300V/A |
Questo è il modello standard
| Specificità | ||||
| Numero di modello | HR-250 | HR-330 | HR-390 | HR-460 |
| Dimensione del PCB (L×W) ↓ L×W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| Dimensione della macchina (L×W×H) mm | 1370 × 750 × 1200 | 1550×830×1200 | 1750 × 920 × 1200 | 1750×990×1200 |
| Dimensione del caricatore (L×W×H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 110 kg | 135 kg | 155 kg | 175 kg |
