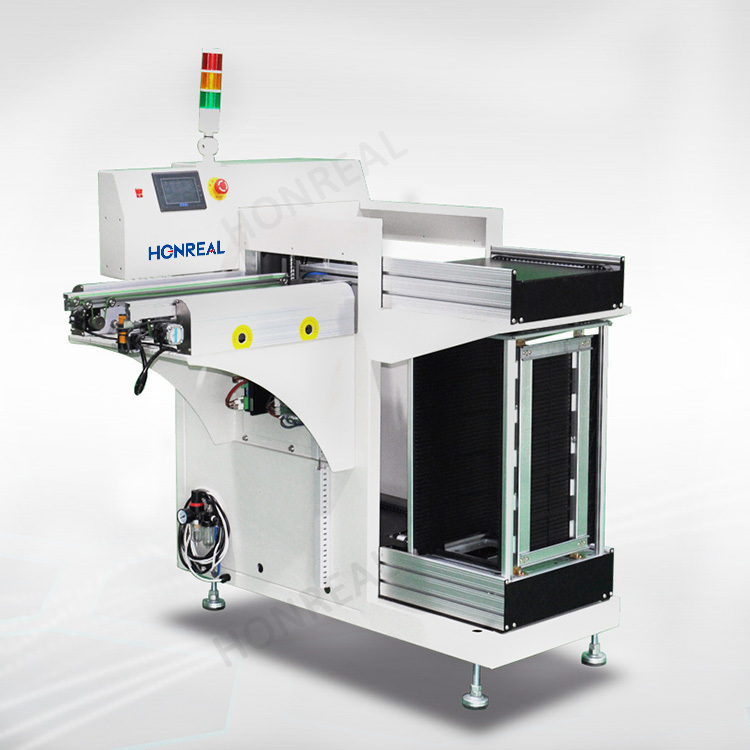

Cina Fabbrica Automatica Smt Maggiornale L Forma Manipolazione scaricatore Con Magazzino Rack Per Smt assemblaggio linea
Introduzione del prodotto:
1.Questa apparecchiatura è utilizzata per raccogliere PCB nel magazzino alla fine della linea di produzione SMT
2Sistema di controllo PLC stabile e affidabile;
3.Interfaccia di controllo touch screen a LED facile da usare;
4.Le pinze pneumatiche dei tre punti superiori e inferiori prevedono l'allineamento del caricatore;
5.La progettazione efficace della spinta può garantire che il PCB non sia rotto;
6.2 capacità di caricamento dei caricatori.
7- Direzione da sinistra a destra o da destra a sinistra (facoltativo).
8- monitoraggio dei guasti della macchina;
9.Disegno solido e stabile;
10la porta.SMEMA è compatibile;
Applicazione
Non è necessario toccare la scheda PCB a mano per proteggere meglio la scheda PCB.Il PCB Unloader raccoglie automaticamente i PCB dalla linea di produzione ai riviste PCB. Può anche impostare la funzione di avvio della piastra di spinta strato / piastra di spinta strato; questa macchina ha le funzioni di elevata precisione di sollevamento, conteggio automatico, allarme di guasto, allarme di informazione richiesto,eccÈ un'attrezzatura essenziale per realizzare l'automazione completa della linea.
|
Parametri tecnici
|
|
| Funzione | Questa apparecchiatura viene utilizzata per raccogliere PCB in rivista alla fine della linea di produzione SMT |
|
Spessore del PCB
|
Min0,6 mm |
|
Numero di rivista
|
Trasporto verso l'alto:1pcs, trasporto verso il basso:1ps, ((o personalizzato) |
|
Selezionare il passo
|
1-4 ((10 mm di passo) |
|
Tempo di caricamento del PCB
|
Circa 6 secondi. |
|
Orario di cambio del caricatore
|
Circa 30 secondi. |
|
Direzione del trasporto
|
Da sinistra a destra/da destra a sinistra (facoltativo) |
|
Altezza di trasporto
|
900 ± 20 mm ((o su misura) |
|
Pressione dell'aria
|
4-6 bar, MAX10L/minuto |
|
Fornitore di alimentazione
|
100-230V CA (personalizzato) monofase, MAX 300V/A |
|
Specificità
|
||||
|
Numero di modello
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| Dimensione del PCB (L×W) ↓ L×W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| Dimensione della macchina (L×W×H) mm | 1180 × 1130 × 1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
| Dimensione del caricatore (L×W×H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 170 kg | 150 kg | 170 kg | 185 kg |
