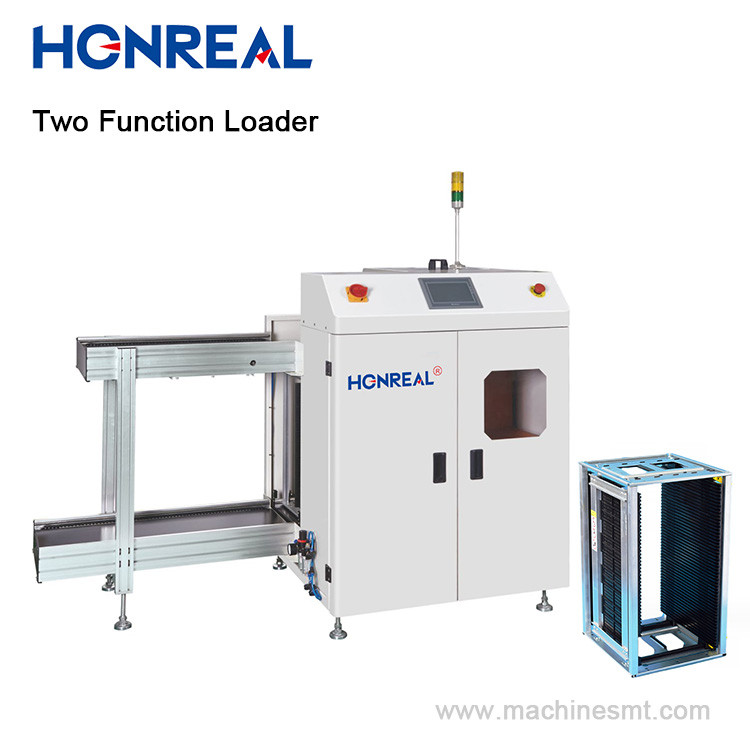

Carriera di aspirazione a vuoto automatica per la rivista di PCB per la linea SMT
Descrizione
Questa apparecchiatura è utilizzata per il caricamento automatico delle schede PCB a doppio lato e delle schede PCB nude sulle linee di produzione SMT.
Caratteristiche
1Sistema di controllo PLC, funzionamento stabile e affidabile;
2.LED touch screen control panel, il funzionamento è così facile;
3.Le pinze penumatiche delle tre punte superiori e inferiori forniscono l'allineamento del caricatore;
4.La progettazione efficace della spinta può garantire che il PCB non sia rotto;
5- monitoraggio dei guasti della macchina;
6.disegno flessibile della ventosa, la posizione della ventosa è regolabile, facile da regolare la posizione del PCB di aspirazione;
7- progettazione solida e stabile;
8la porta.SMEMA è compatibile;
| Parametri tecnici | |
| Funzione |
Questa attrezzatura è utilizzata per la fonte di linea, la funzione di aspirazione del PCB è opzionale per il PCB bianco, la funzione di carico del PCB è opzionale per il PCB non bianco, rende la produzione più efficiente e pratica |
| Spessore del PCB | Min0,6 mm |
| Numero di rivista | Trasporto verso l'alto: 1pcs, trasporto verso il basso: 1pcs, (o personalizzato) |
| Selezionare il passo | 1-4 ((10 mm di passo) |
| Tempo di caricamento del PCB | Circa sei secondi. |
| Orario di cambio del caricatore | Circa 30 secondi. |
| Direzione del trasporto | Da sinistra a destra/da destra a sinistra (facoltativo) |
| Pressione dell'aria | 4-6 bar, MAX10L/minuto |
| Fornitore di alimentazione | 100-230V CA (personalizzato) monofase, MAX 300V/A |
| Specificità | ||||
| Numero di modello | HR-250XS | HR-330XS | HR-390XS | HR-460XS |
| Dimensione del PCB (L×W) ↓ L×W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| Dimensione della macchina (L×W×H) mm | 1900 × 850 × 1200 | 2250 × 1050 × 1200 | 2600 × 1250 × 1200 | 2600 × 1480 × 1200 |
| Dimensione del caricatore (L×W×H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Peso | 180 kg | 220 kg | 260 kg | 285 kg |
| Invia in alto | 900 ± 20 mm | |||
